Cara Membuat Gunakan Full Of Tester Cincin Biru

Alasan saya menulis artikel ini adalah karena saya sering mendapatkan email dari pembeli Tester Cincin Biru yang mereka ingin membantu dalam bentuk foto untuk membimbing mereka bagaimana menggunakan tester. Pekerjaan saya di sini adalah untuk menyederhanakan proses pengujian kumparan dengan tester dan berharap artikel ini dapat membantu mereka untuk sepenuhnya memanfaatkan meter ini untuk tujuan pemecahan masalah.



Jadi apa yang Cincin Biru Tester?

Tester cincin Biru adalah cara murah dan efektif untuk menguji setiap komponen induktif Q yang tinggi. Hal ini terutama berguna untuk melakukan pemeriksaan cepat pada Flyback Transformers, B + kumparan dan komponen-komponen frekuensi tinggi lainnya induktif seperti gulungan kuk defleksi Horizontal dan SMP transformer. Dengan kata lain Tester Cincin Biru juga merupakan Tester Coil atau Tester Hidupkan Korsleting

Bagaimana cara kerja tester cincin?



Komponen dalam sirkuit termasuk driver layar, SMP dan rangkaian tuning mengandung kehilangan rendah (T tinggi) sirkuit resonan. Teknik pengujian yang digunakan dalam desain ini didasarkan pada kenyataan bahwa banyak kesalahan dalam hasil komponen magnetik hilangnya meningkat = mengurangi pengujian Cincin T. mendapatkan namanya dari fakta bahwa ketika pulsa tegangan cepat diterapkan ke sirkuit Q tinggi sifat disetel sirkuit akan menghasilkan tegangan AC membusuk beberapa siklus. Siklus yang lebih, atau "cincin", berarti lebih tinggi Q. Sedikit

atau tidak ada siklus mengindikasikan adanya masalah dalam komponen, berliku korsleting atau beberapa penyakit lain. Tester ini menyediakan cara yang cepat dan mudah untuk melacak masalah tersebut.

Mengapa kita perlu Tester Cincin Biru untuk menguji gulungan daripada menggunakan Ohmmeter dan meter Induktansi?

Jika Anda menggunakan ohmmeter atau bahkan meter induktansi untuk menguji kumparan / gulungan maka kemungkinan sangat tinggi, Anda tidak akan mampu memperbaiki peralatan. Mengapa? Karena kedua meter bisa menyesatkan Anda menjadi percaya bahwa suatu kumparan korsleting / berliku baik! Itu berarti sebuah kumparan dengan berubah korsleting di gulungan masih bisa menunjukkan membaca Ohm baik dan nilai Induktansi yang baik juga. Jika Anda merindukan kumparan buruk selama pemecahan masalah maka sisa waktu yang Anda gunakan untuk memecahkan masalah di daerah lain atau komponen akan sia-sia karena masalah sebenarnya adalah di koil.



Apa tester ini dapat dilakukan

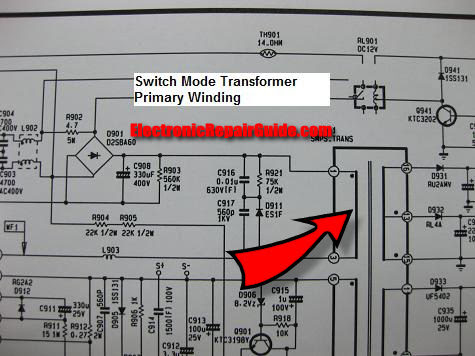

1) Periksa gulungan primer dari transformator beralih modus dalam setiap peralatan elektronik.

2) Periksa kumparan B + di CRT Monitor

Catatan: Untuk informasi Anda B + koil juga bisa datang dalam bentuk seperti sebuah transformator sopir horisontal



3) Periksa gulungan primer dari transformator pengemudi Horizontal di Monitor CRT / Tvs

4) Periksa gulungan primer dari transformator flyback Monitor CRT di / Tvs

5) Periksa gulungan kumparan yoke horisontal dalam Monitor CRT / Tvs

6) Periksa kumparan degaussing Monitor CRT di / Tvs

6) Periksa ballast lampu neon

7) Periksa Winding Dasar dan Menengah Dari Linear Transformer

8) Periksa transformator tegangan tinggi di LCD Inverter papan

Apa tester ini tidak dapat melakukan



Umumnya semakin tinggi nilai induktansi yang lebih LED dari tester akan menyala, dengan asumsi jika tidak ada gilirannya korsleting di gulungan. Dengan kata lain dapat digunakan untuk memeriksa pada kumparan yang memiliki setidaknya .3 milihenry dan di atas. Jika nilai lebih rendah dari itu maka akan ada lebih sedikit LED akan menyala dan kadang-kadang LED mungkin pergi juga. Biasanya kumparan kecil, semakin kecil akan menjadi nilai induktansi. Berikut adalah komponen yang tester ini tidak dapat menguji:





1) Hal ini tidak dapat digunakan untuk memeriksa gulungan kecil dan ferit manik karena nilai induktansi terlalu kecil.

2) Hal ini tidak dapat digunakan untuk memeriksa berliku Monitor vertikal dalam CRT / Tvs karena gulungan vertikal biasanya Q terlalu rendah untuk menanggapi setiap tester cincin.



3) Hal ini tidak dapat digunakan untuk memeriksa gulungan sekunder dari modus Switch dan Transformer Flyback dalam Monitor CRT / Tvs karena nilai induktansi terlalu kecil.

Apakah ini tester terbaik untuk menguji sebuah kumparan-apakah itu memiliki akurasi 100%?



Tester terbaik untuk menguji suatu kumparan atau komponen lainnya adalah peralatan itu sendiri. Alasan untuk itu adalah karena komponen (termasuk kumparan) akan melalui semua sinyal yang sebenarnya (tegangan, arus atau frekuensi) yang setiap tester di dunia juga tidak bisa memberikan. Untuk informasi Anda semua komponen (termasuk gulungan) dapat rusak ketika di bawah beban penuh sehingga tidak ada tester dapat mengklaim memiliki akurasi 100% untuk benar-benar menguji komponen kecuali tester benar-benar dapat menerapkan semua sinyal yang tepat untuk komponen ketika sedang diuji.



Komponen bahwa kerusakan ketika di bawah beban sangat tidak umum sehingga Anda tidak perlu khawatir tentang hal ini. Dengan asumsi jika Anda memiliki keraguan pada kumparan bahwa Anda telah diuji dengan Tester Cincin Biru, hanya langsung mengganti dan tes ulang set. Anda juga dapat membandingkan membaca kumparan dengan mesin lain yang sama atau sangat mirip untuk hasil terbaik. Sebagai contoh, jika Anda seorang repairer berpengalaman untuk LCD TV, maka Anda harus tahu kira-kira pembacaan gulungan utama beralih modus transformator (di papan kekuasaan) dan gulungan dari transformator tegangan tinggi di papan inverter.


Kesimpulan-Blue Ring Tester HARUS bagi anda yang berada di garis pemecahan masalah elektronik. Ia memiliki kemampuan dalam gulungan pengujian di-sirkuit (tanpa menghapus kumparan keluar dari sirkuit) sehingga menghemat waktu perbaikan Anda. Sangat mudah untuk menguji kumparan karena memimpin uji non-terpolarisasi-yang berarti Anda dapat menguji kumparan menggunakan cara baik dari probe uji dan langsung membaca hasil dari LED menyala. Terakhir, itu terjangkau juga karena dibandingkan dengan harga jenis industri berliku tester di pasar yang dapat biaya beberapa ribu dolar.
